◆標準五層不銹鋼燒結網

標準五層不銹鋼燒結網 不銹鋼燒結網濾芯產品概述不銹鋼燒結網濾芯主要的一點是采用了大量高精度焊接工藝，燒結網濾芯 ...

咨詢熱線：18033858163 立即咨詢

產品詳情

標準五層不銹鋼燒結網

標準五層不銹鋼燒結網_http://m.dgjiali.cn_產品中心_第1張

不銹鋼燒結網濾芯

產品概述

不銹鋼燒結網濾芯主要的一點是采用了大量高精度焊接工藝，燒結網濾芯采用卷圓處理后進行合縫焊接，焊接處要圓度，焊接后修正焊縫，可以使整體看起來更加美觀。燒結網是不銹鋼絲網每層不同的結構疊放在一起

產品信息

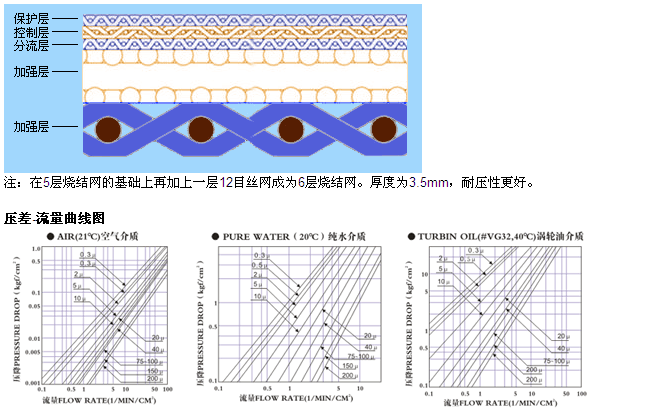

不銹鋼燒結網濾芯主要的一點是采用了大量高精度焊接工藝，燒結網濾芯采用卷圓處理后進行合縫焊接，焊接處要圓度，焊接后修正焊縫，可以使整體看起來更加美觀。燒結網是不銹鋼絲網每層不同的結構疊放在一起，然后經過燒結、加壓、軋制等工藝制作而成的多孔燒結材料。一般為五層結構，分為保護層、過濾層、分離曾、加強層、支撐層五部分。該種濾材既有穩定的過濾精度，又有較高的強度和剛度。對抗壓強度要求高及過濾力度要求均勻的過濾環境，是一種新型的理想過濾料材。由于其過濾機制為表層過濾，而且網孔孔道光滑，故其具有優異的反洗再生性能，可以反復長期使用，尤其適用于連續化和自動化的操作過程，是認識一種過濾材料都無法比擬的。
不銹鋼燒結網濾芯連接方式
1.標準接口（222/220/226）
2.快接口鏈接
3.螺紋連接
4.法蘭連接
5.拉桿連接
6.特殊定制鏈接

主要特性

1）強度好：由于有第四、第五層作支撐，具有極高的機械強度和耐壓強度。
2）易清洗：由于采用的是表層過濾材料，具有用以清洗的特點，特別適用于反清洗。
3）易加工：適合裁剪、
折彎、沖壓、拉伸、焊接等加工工藝。
4）耐高溫：可承受600攝氏度的高溫。
5）耐腐蝕：由于采用的是SUS316L、304材料，故耐腐蝕性強。
6）過濾精度范圍共1μ-200μ，都有可靠的過濾性能。
7）穩定性：由于有上下兩層絲網做保護，加擴散固熔的燒結工藝其過濾網不易變形。

產品參數

標準五層不銹鋼燒結網_http://m.dgjiali.cn_產品中心_第2張

標準五層不銹鋼燒結網_http://m.dgjiali.cn_產品中心_第3張

規格型號：ZH-FS-D/L-R ZH-哲瀚 FS-燒結網濾芯 D-直徑 L-長度 R-過濾精度

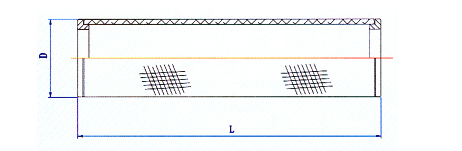

規格型號	L(mm)	D(mm)	M	過濾面積	R(μm)
FS-50/250-R	250	50	密封環；法蘭DOE;?SOE	0.04M2	2,?5,?10,?15, 20,?30,?40,?75, 100,150,200, 300,500
FS?-50/500-R	500			0.08M2
FS-50/750-R	750			0.11M2
FS-50/1000-R	1000			0.15M2
FS-60/500-R	500	60		0.09M2
FS-70/500-R	500	70		0.11M2
FS-80/500-R	500	80		0.13M2
FS-100/500-R	500	100		0.16M2
FS-120/500-R	500	120		0.19M2
FS-150/500-R	500	150		0.23M2
FS-200/500-R	500	200		0.31?M2
FS320-500/-R	500	320		0.50?M2
FS-*/*-R	....	....		....

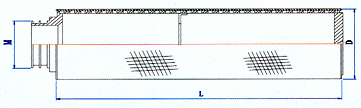

規格型號	L(mm)	D(mm)	M	過濾面積	R(μm)
FS-65/125-R	125	65	226 222 1"BSP 1"NPT	0.02M2	2,?3,?5,?7,?10, 15,?20,?25,?30, 40,?60,?75, 100,?150,?200, 300,?500
FS-65/250-R	500	65		0.05M2
FS-65/300-R	300	65		0.06?M2
FS-65/500-R	500	65		0.10M2
FS-65/750-R	750	65		0.15?M2
FS-65/1000-R	1000	65		0.20?M2
FS-70/250-R	250	70		0.05M2
FS-70/500-R	500	70		0.10M2
FS-70/1000-R	1000	70		0.21M2

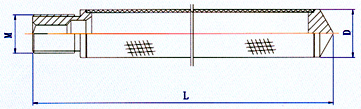

規格型號	L(mm)	D(mm)	M	過濾面積	R(μm)
FS-14/250-R	250	14	M14x1P M14x1.25P	0.01M2	2,?5,?10,?15, 20,?30,?40,?75, 100,150,200, 300,500
FS-14/500-R	500			0.02M2
FS-14/1000-R	1000			0.04M2
FS-25/250-R	250	25	M20x1.5	0.02M2
FS-25/500-R	500			0.04M2
FS-25/750-R	750			0.06M2
FS-25/1000-R	1000			0.08M2
FS-35/500-R	500	35	M20x2P M20x2.5P	0.046M2
FS-35/1000-R	1000	35	M20x2P M20x2.5P	0.093M2
FS-50/1000-R	1000	50	M36x2	0.140M2

燒結絲網的主要技術指標：
燒結絲網的主要技術指標：
名義精度 (μm)	精度 98% (μm)	過濾層 (mesh)	阻力系數 (cm)	氣泡點壓力 (mmH2o)	厚度 (%)	抗拉強度?(kgf/mm2)	厚度 (mm)	重量 (kg/m2)


2	8月9日	325x2300	14x105	280	38--48	7--12	5層 1.7 6層 3.5	5層 8.4 6層 14.4
5	12月14日	200x1800	12x105	250
10	16-18	165x1400	7x105	220
20	28-32	165x800	4x105	180
40	58-63	50x250	4x105	150
75	80-86	200x200	2x105	70
100	104-110	150x150	2x105	60

燒結粉末的主要技術指標：
燒結粉末的主要技術指標：
精度 (μm)	厚度	孔隙率	納污量	透氣度
精度 (μm)	(mm)	(%)	(mg/cm2)	(L/dm2·min)
6	2	28	6.47	0.12
10	2	33	7.56	0.97
15	2	31	1.16	1.6
17.5	3	37	3.6	2.27
18	2	29	5.5	5.5
26	2	33	3.4	10.87
40	3	37	4.46	15.1
43	3	43	9.4	14.5

應用范圍

1) 用于極高溫環境做分散冷卻的材料。
2) 用于粉體行業中氣體均勻地應用，鋼鐵行業中的流體板。
3) 用于氣體分布流化床孔板材料。
4) 用于高爐噴送煤粉流太化和濃相輸送系統。
5) 制藥行業中物料的過濾，洗滌干燥。
6) 催化劑支撐隔柵。
7) 用于聚酯、油品、食品材料、化工化纖產品的過濾，也用于處理和氣體的過濾。
